Construction de mini tribunes pour spectateurs
Sur la base de notre technique de construction modulaire brevetée Batisport®, nous réalisons des abris spectateurs pour les stades ou les terrains de sport.
Nous utilisons deux types de concepts modulaires pour construire nos mini tribunes extérieures :
Capacité de places assises
Faites appel à Batisport® pour la construction de vos mini-tribunes
Vous avez un projet de construction de mini-tribunes ? Contactez-nous pour obtenir un devis personnalisé
Construction d’abris spectateurs – Mini tribune avec gradins en bois

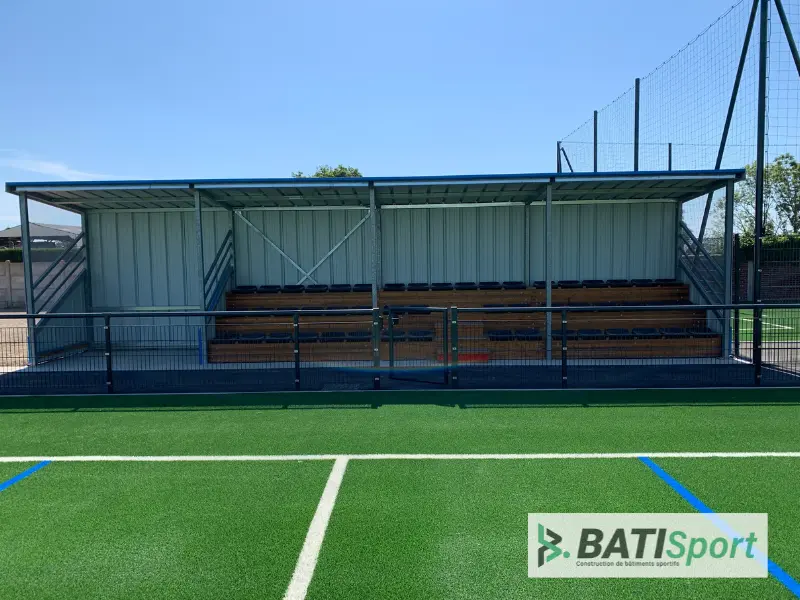

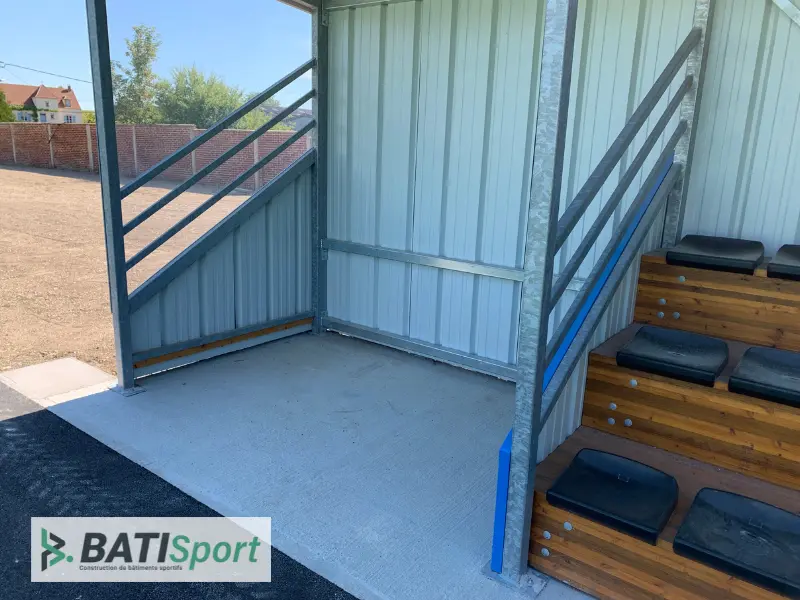

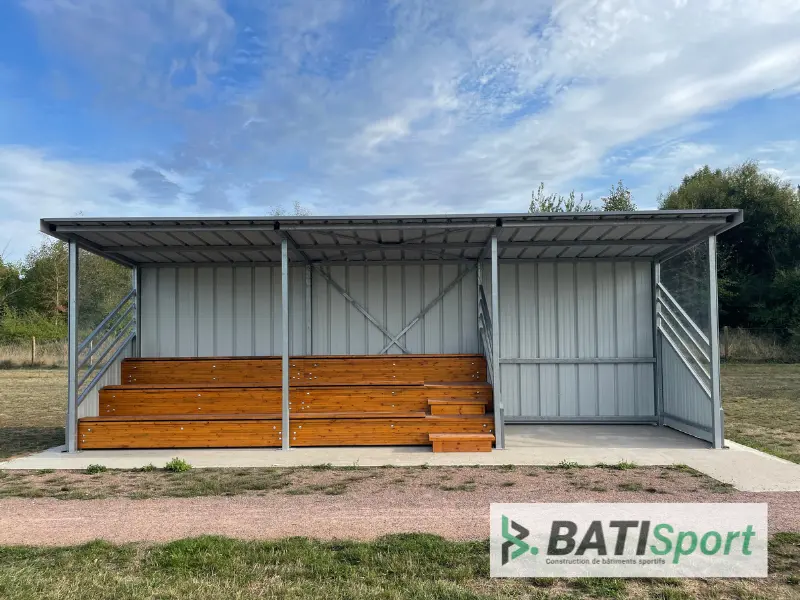

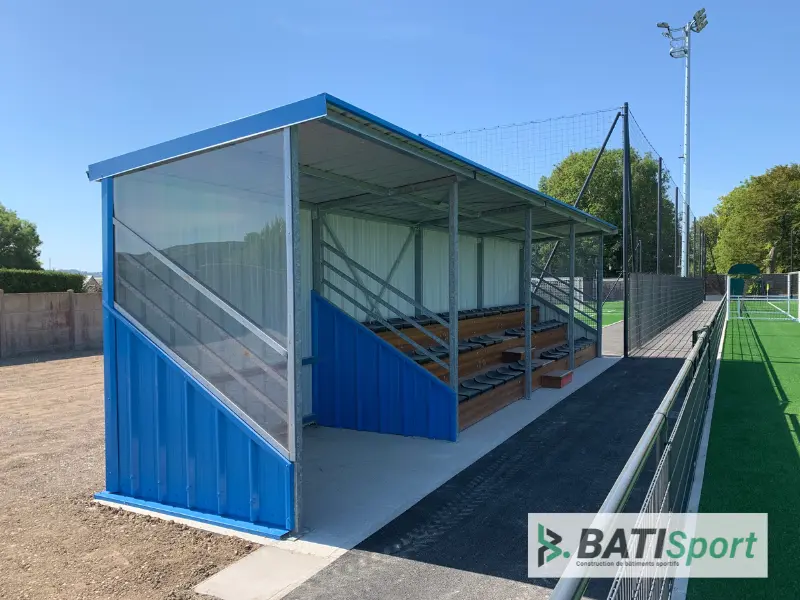

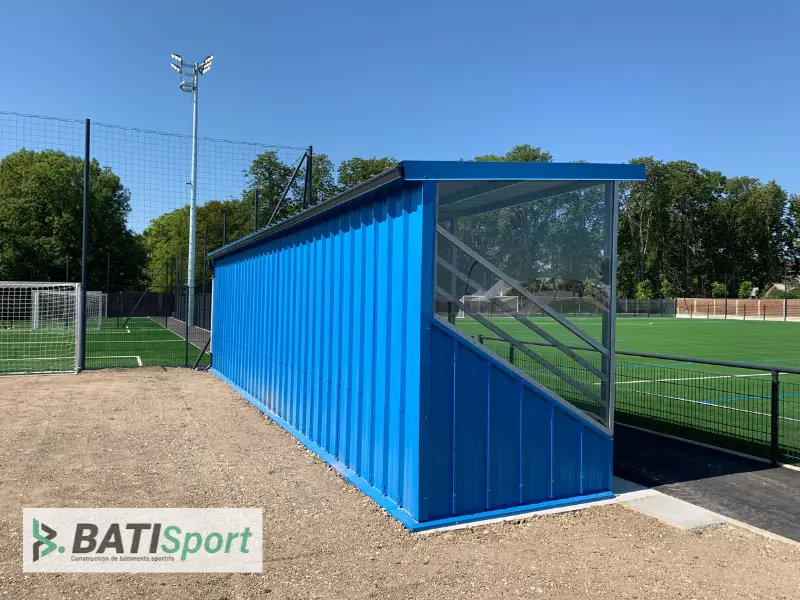

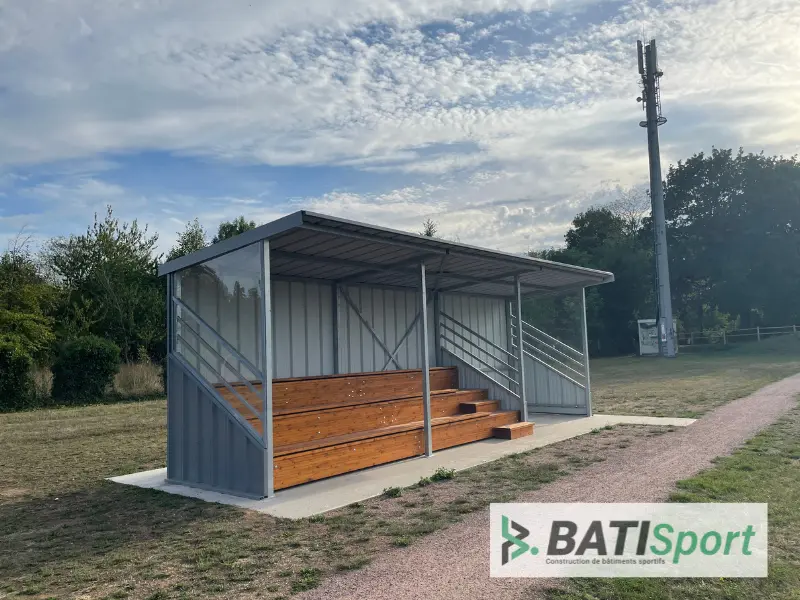

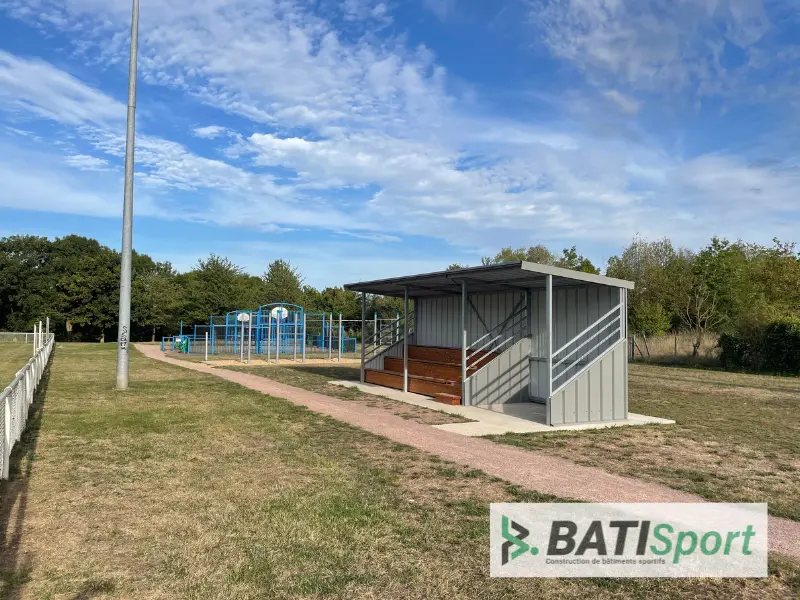

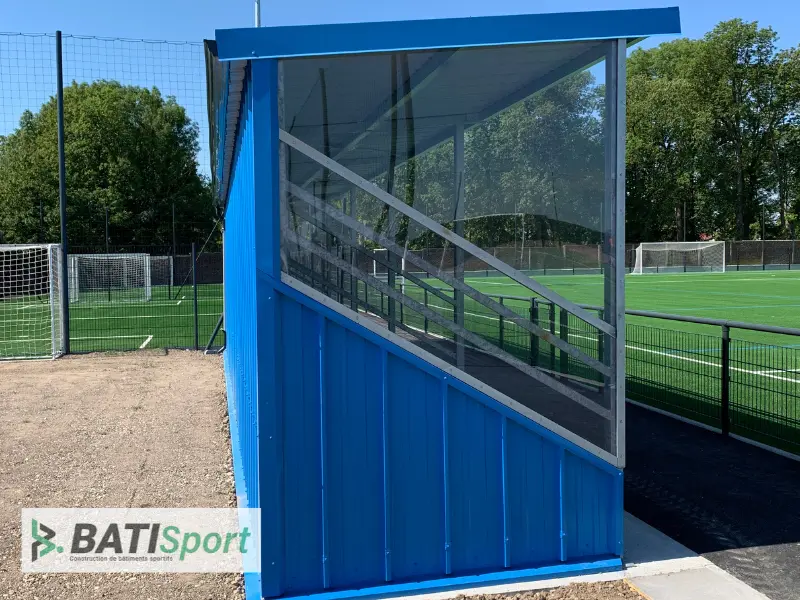

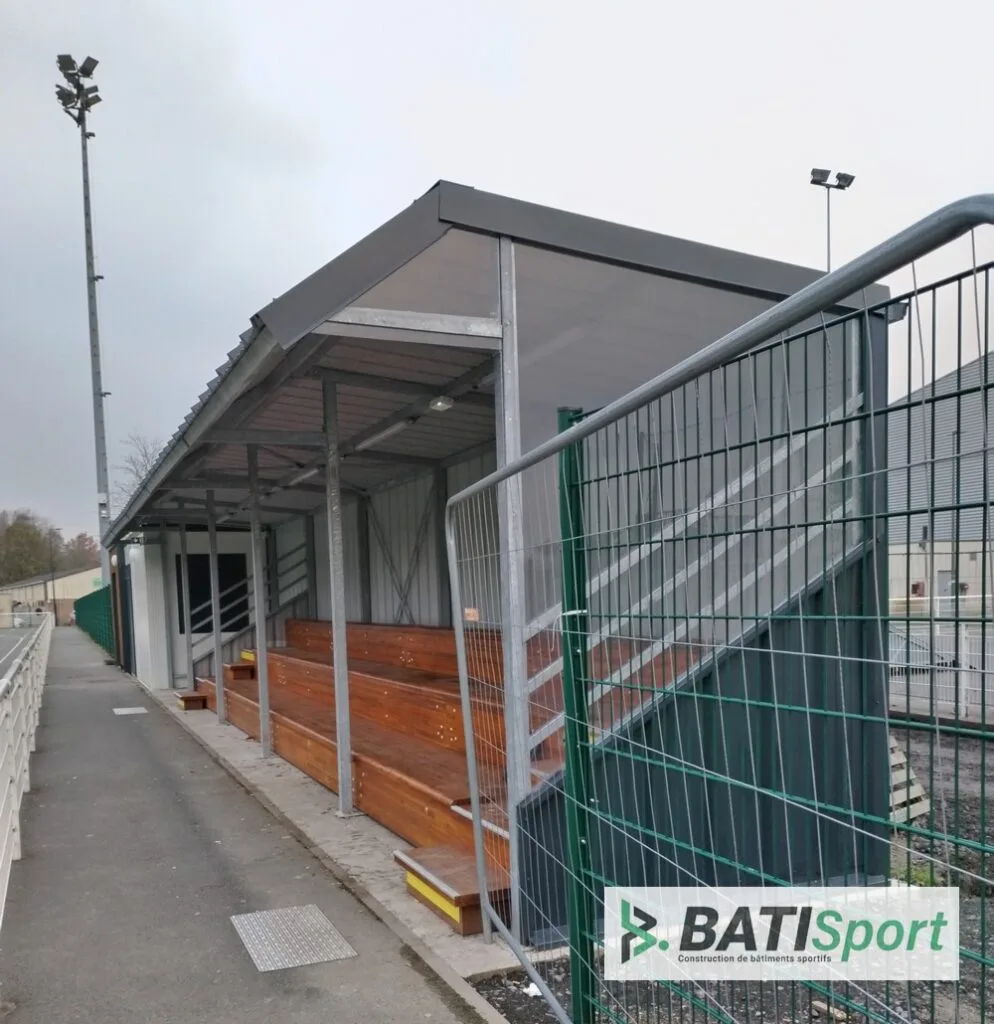

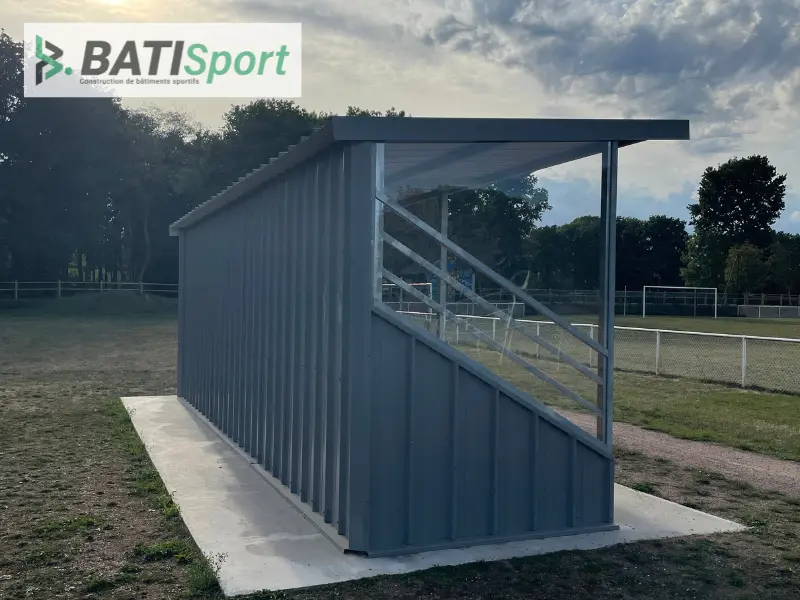

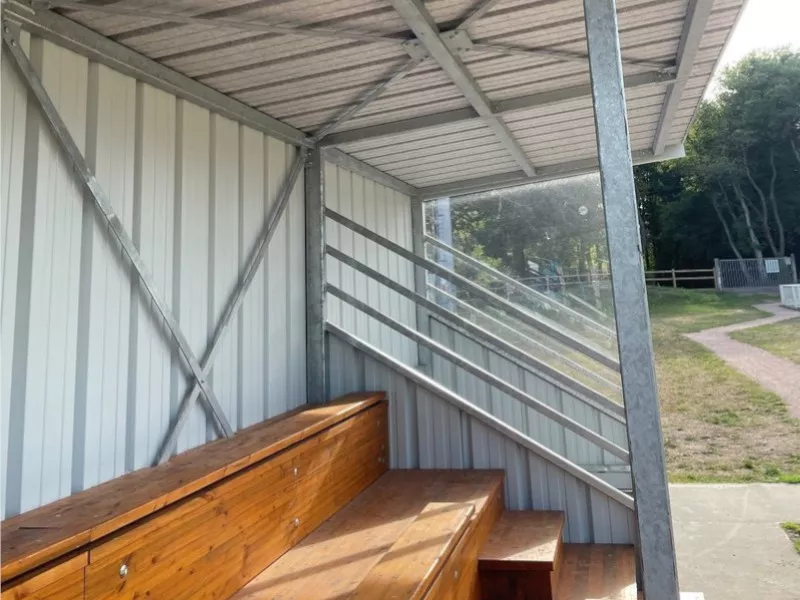

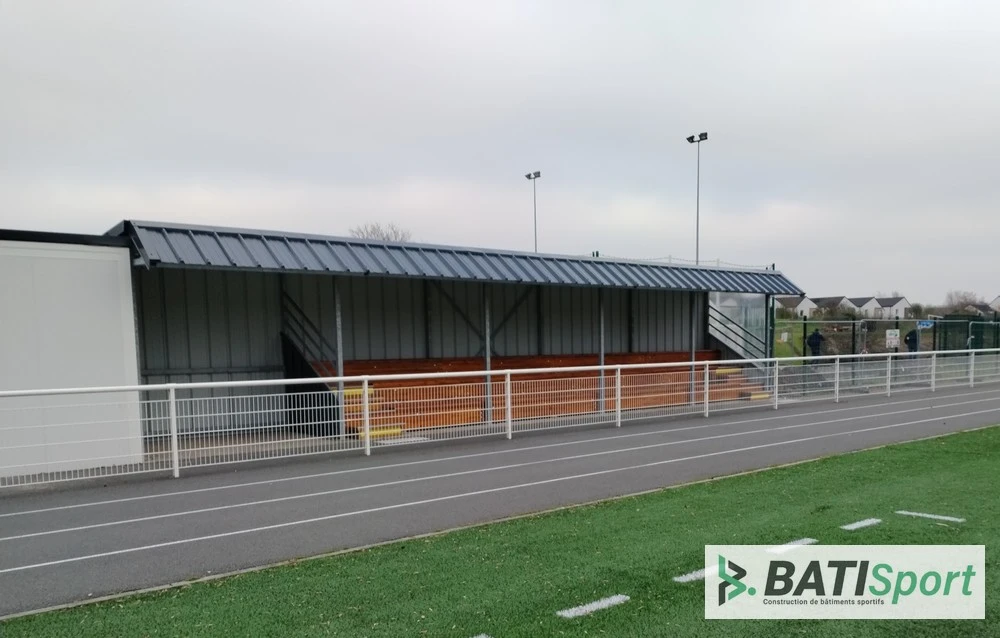

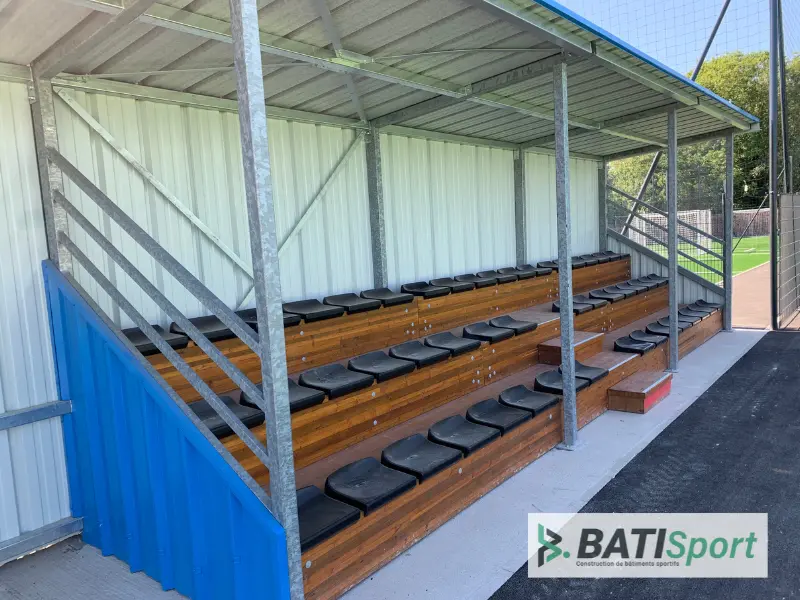

Nos réalisations de mini tribune
Détails techniques
- Dimensions :
- Longueur : 9 m à 12,50 m, profondeur : 2,50 m ;
- Gradin : hauteur : 0,40 m, profondeur : 2 x 0,70 m + 0,40 m gradin arrière ;
- Escalier d’accès : 1 escalier de largeur 0,90 m ;
- Hauteur d’assise 1er gradin : + 0,40 m.
- Capacité :
- 32 à 50 places assises (0,50 m/place) + 3 emplacements réservés aux personnes handicapées.
- Infrastructure :
- Radier béton ép. 20 cm compris bêches périphériques et sous chaque ferme 0,40 m de hauteur.
- Ossature principale :
- ferme métallique tubulaire formant gradinage et charpente couverture reposant sur le radier béton ép. 20 cm, contreventement en croix de Saint-André en fer plat, entretoises longitudinales en métal tubulaire. L’ensemble galvanisé à chaud.
- Gradins avec contremarches :
- Poutres support de gradins et plateaux de gradins en lamellé collé. Ép. : 50 & 35 mm sur structure métallique. Hauteur 40 cm. Profondeur : 70 cm. L’ensemble reprenant une surcharge d’exploitation de 500 kg/m². L’ensemble traité insecticide fongicide + 2 couches de lasures Sikkens.
- Banquettes :
- Bois lamellé collé traité classe II + 2 couches de lasure.
- Boulonnerie :
- En acier galvanisé E.24 conformes aux normes N.F. et CSTB.
- Garde-corps :
- Poteaux latéraux et lisses supérieurs : tube rectangulaire 50 x 50 x 3, lisses verticales en tube de 30 x 30 x 3 (normes NF P 06 001 012). L’ensemble traité par galvanisation à chaud efforts horizontaux 170 KG/ml.
- Les gradins en bois de cette mini tribune sont conformes aux règlements en vigueur à ce jour, notamment à l’article C057 du Règlement Sécurité Incendie ERP (tribunes et gradins). Le dessous des gradins est rendu inaccessible au public.
Mini tribune avec gradin en bois et bac acier
Mini tribune de 32 places
Plus de détails sur la gamme bois et bac acier
- Capacité :
- 32 personnes dont 3 places handicapés
- Encombrement :
- Profondeur : 2,5 m
- Longueur : 9 m
Mini tribune avec gradins en bois
Mini tribune de 50 places
Plus de détails sur la gamme en bois
- Capacité :
- 50 places assises + 3 emplacements réservés aux personnes handicapées
- Encombrement :
- Profondeur : 2,50 m
- Longueur : 12,50 m
